Testr akčních členů
1. 9. 2013

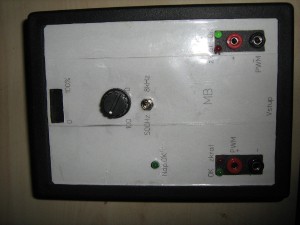

Jedná se o testr akčních členů ovládání pomocí PWM signálu
Vlastnosti testeru:
-
generování PWM signálu o frekvenci 500Hz a 8kHz (volba přepínačem)
-
plynulá změna střídy signálu pomocí potenciometru od 0-100%
-
signál pwm v plusovém vývodu a v záporném vývodu
-
indikace změny střídy pomocí 10Led diod
-
rozsah napájecího napětí od 10 do 20V
-
výstupní proud cca 8A
-
indikace napájecího napětí
-
odolnost proti napětovým spičkám a zkratu na výstup
-
připojení pomocí krokosvorek na nápájecí napětí
-
výstup pomocí zdířek na banánek
-
ochrana proti přepolování
