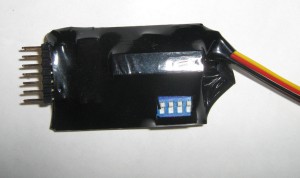

RC spínač - vícefunkční
RC spínač v sobě kombinuje funkci světelného modulu.
Spínač se připojuje na výstup z příjímače,který je ovládán buď páčkou či třípolohovým přepínačem.Spínač si naučí při každém zapnutí napájení impulsy z přijímače a to tak,že je výchylka nastavena na středovou polohu a po té se zapne napájení a do dvou sekund si naučí impulsy a to je indikováno zablikáním (sepnutím) všech výstupu.
Spínač obsahuje momentálně 4 programy,které se volí přepínačem DIP před zapnutím napájení. V případě zájmu se jich dá nahrát to jednoho spínače až 16,ale to ovlivní cenu a minimálně odběr bude 3 kusů.
Popis aktuálních 3 programů:
- zkratky poloh páky: L - levá výchylka;ST-střední výchylka;P-pravá výchylka
1.Program - Pojmenován jako imitátor blinkrů - L - Výstup 1 bliká frekvencí 3Hz;ST - není sepnuto nic;P - Výstup 3 bliká frekvencí 3Hz
2.Program - Pojmenován jako imitátor blikač - L - Výstup 1 bliká frekvencí 10Hz;ST - Výstup 2 bliká frekvencí 10Hz;P - Výstup 3 bliká frekvencí 10Hz
3.Program - Pojmenován jako klasický spínač - L - Výstup 1 sepnut;ST - Výstup 2 sepnut;P - Výstup 3 sepnut
4.Program - Pojemnován jako posuvný registr - Přesunutím ze středové do levé krajní polohy se vždy sepne jeden výstup a dalším přesunutím ze středu do leva se k němu sepne další výstup a takhle to pokračuje až se sepne všech sedm výstupů dalším přesunutím se výstupu vypnou a možno pokračovat od začátku.
Jak z popisu programu plyne má 7 na sobě nezávislích výstupů.Z každého výstupu lze odebírát 5V/0.5A..
K výstupu lze připojit cokoliv od Led diod přes relé až k malým motorkům.
Parametry spínače:
Napájecí napětí 5V
Rozměry 45x30x5mm
